Gasflaschenlagerung von Druckgasflaschen

Druckgasflaschen finden sich in vielen Betrieben, Laboren und Werkstätten. Gase in einem Druckbehälter mit einem Volumen von über 2,5 Litern müssen in geeigneten Vorrichtungen gelagert werden, die einen gefahrenfreien Umgang bzw. eine sichere Lagerung gewährleisten.

Bei PROTECTO bekommen Sie Produkte für die Gasflaschenlagerung, die den gesetzlichen Vorschriften entsprechen, ein CE-/GS-Zeichen haben und Gasflaschen von innen nach außen sowie von außen nach innen verlässlich schützen.

Mehr Informationen...

Montageschienen (2 Stück) für Gasflaschenschrank Typ GFL-S G90 6/20

Material: Stahlblech Oberfläche: pulverbeschichtet, lichtgrau RAL 7035

€ 87,10*

Montageschienen (2 Stück) für Gasflaschenschrank Typ GFL-S G90 9/20

Material: Stahlblech Oberfläche: pulverbeschichtet, lichtgrau RAL 7035

€ 99,00*

SAFE Gasflaschenpalette GFP 12 für 12 x 50 L Druckgasflaschen

Außenmaße (LxBxH): 1100 x 850 x 1200 mmTragkraft: 1500 kgKapazität: 12 x 50l DruckgasbehälterGewicht: 110 kgGasflaschenpalette für den sicheren innerbetrieblichen TransportDie SAFE Gasflaschenpalette kann sicher per Stapler, per Hubwagen oder Kran bewegt werden. Die integrierte Auffahrrampe erleichtert das Be- und Entladen der Palette.Der im Raster verstellbare Haltebügel arretiert auch auf die hintere und mittlere Reihe, sichert somit die Gasflaschen gegen Umfallen beim innerbetrieblichen Transport und erleichtert darüber hinaus das Bestücken und die Entnahme von einzelnen Gasflaschen.Die Gasflaschenpalette kann genutzt werden sowohl zur Lagerung gefüllter als auch leerer Gasflaschen.Die verzinkte Gasflaschenpalette ist gefertigt aus einem stabilen Vierkantrohr-Rahmen und einer integrierten, ebenfalls verzinkten Auffahrrampe.4 Kranösen erleichtern das Anheben und Versetzen, Staplertaschen das Verfahren mit Stapler oder Hubwagen.Gütegeprüfte Qualität mit CE Kennzeichnung.bestehend aus einem soliden Vierkantrohr-Rahmen, verzinktSicherheitsbügel aus 40 x 30 x 3 mm Rohrmit Rastersystem zur Sicherung in jeder Reiheintegrierte Auffahrrampe4 Stück Kranösen

€ 1.207,00*

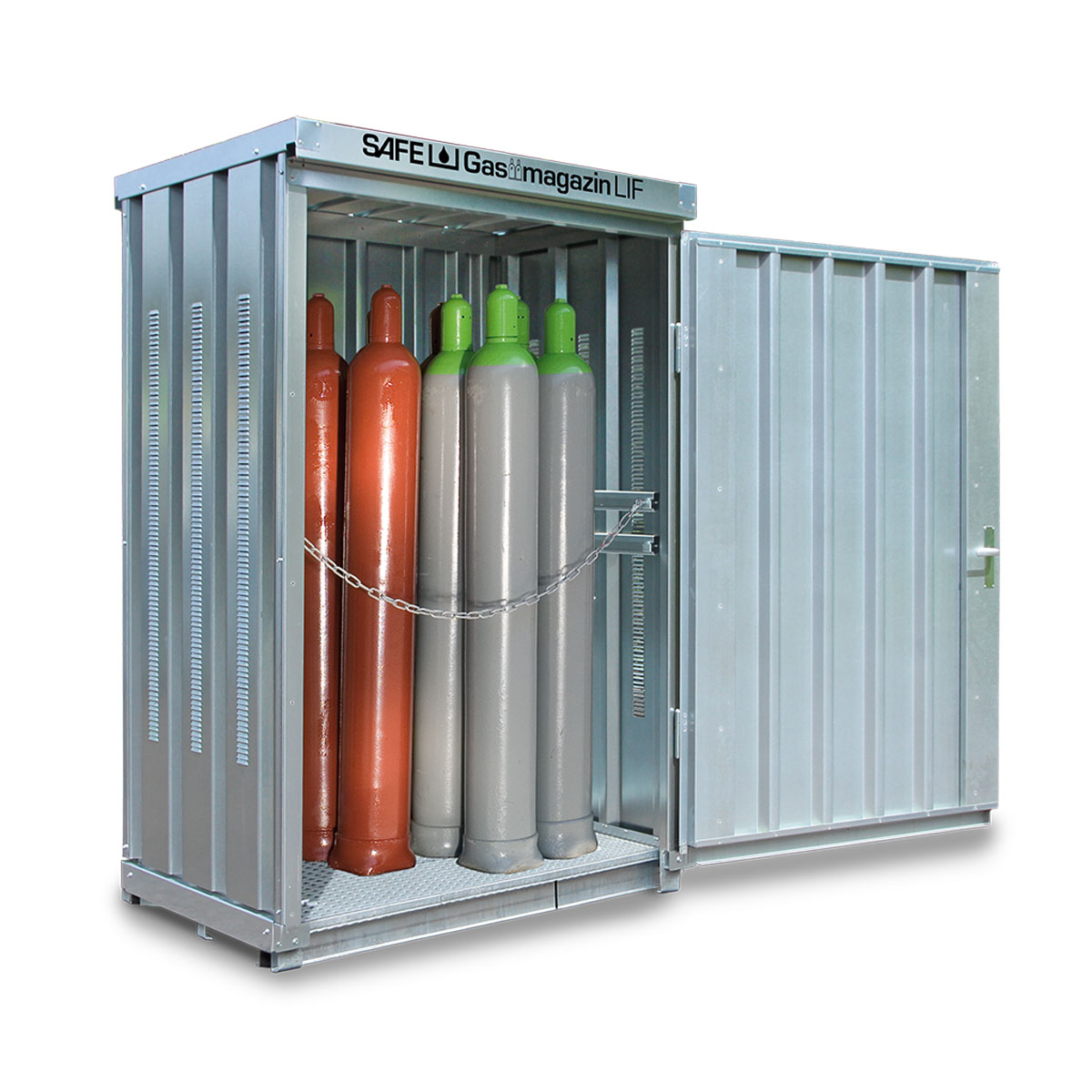

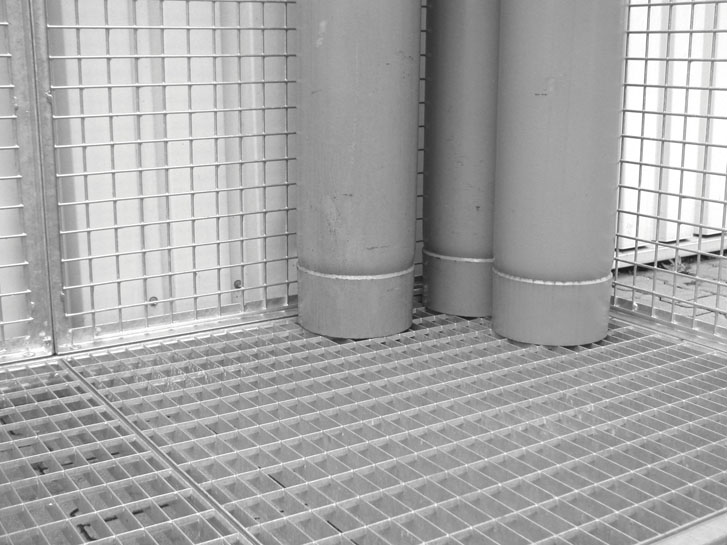

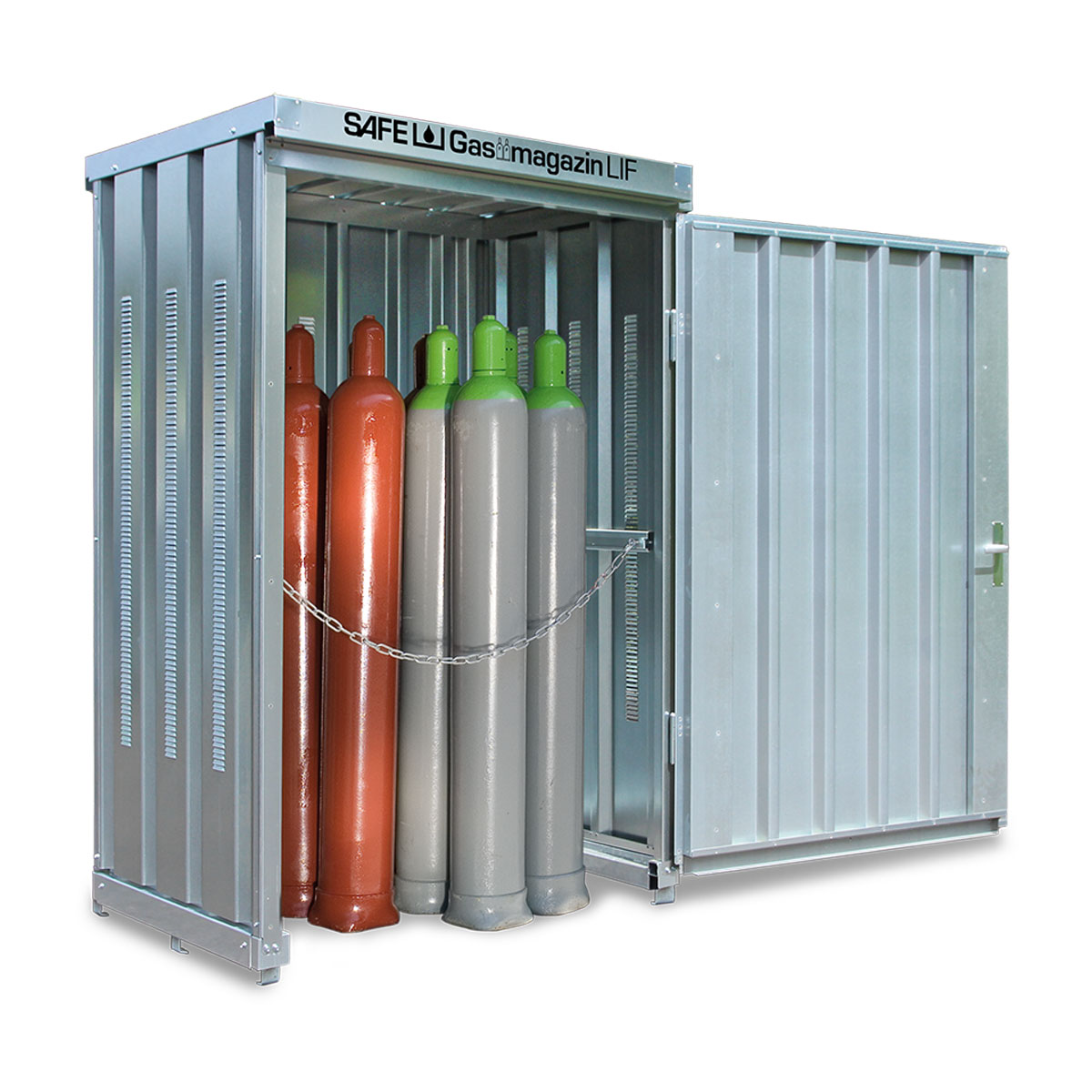

SAFE Gasmagazin 114 LIF verzinkt, montiert, mit Gitterrostboden

Türmaß BxH: 1.270 x 1.890 mmAußenmaß BxTxH: 1.420 x 1.080 x 2.250 mmInnenmaß BxTxH: 1.300 x 800 x 2.000 mmDachbelastung bei verteilter Last: 220 kg/m² (der Betreiber muss höhere Lasten verhindern)Windlast 0,59 kN/m² (entspricht Windlastzone 2), standortbezogen, gem. Eurocode 3Bodenbelastung: 750 kg/m² Gewicht: ca. 190 kgLagerkapazität: 14 Flaschen technische Gase 50 l oder: 11 Flaschen Propangas 33 kg oder: 22 Flaschen Propangas 11 kg (mit zusätzlichen Gitterrostregalböden)gebaut unter Berücksichtigung der TRGS 510Technische Beschreibung:Außenmaße ohne Berücksichtigung von AnbautenInnenmaße ohne Berücksichtigung von EinbautenWand: sendzimirverzinktes vertikales TrapezblechDach: sendzimirverzinktes Trapezblech mit integrierten Regenrinnen an der LängsseiteTür: sendzimirverzinktes vertikales Trapezblech mit Profilzylinder, Schloss und Drückergarnitur, verzinkte Scharniere am Türblatt angeschweißtTüranschlag DIN rechtsBoden: verzinkter Stahlrahmen abgedeckt mit herausnehmbaren und verzinkten Gitterrosten, Maschenweite 33 x 33 mm, Flächenlast 750 kg/m²Anschlusspunkt zur ErdungHaltevorrichtung, verstellbar entsprechend der Flaschenart, mit zusätzlichen Sicherungsketten, komplett verzinktEinsatzgebiet:zur Lagerung von brennbaren, nicht brennbaren und neutralen Gasen unter Berücksichtigung der TRGS 510Achtung: gemäß TRGS 510 sind bei der Lagerung von Gasen Sicherheitsabstände zu umliegenden Gebäuden einzuhaltenAufstellort:Außenaufstellungmontierte AusführungStatische Grundlagen:prüffähige, ortsgebundene Statik nach Eurocode auf den Berechnungsgrundlagen - DIN EN 1990 + NA 2010 (Grund lagen Tragwerksplanung) - DIN EN 1991 Teil 1-1,1-3,1-4 + NA 2010 (Einwirkung auf Tragwerke),- DIN EN 1993 Teil 1-1, 1-3, 1-8 + NA 2010 (Bemessung von Stahlbauten)Zertifikate:- Gütesiegel Sicher mit System der Berufsgenossenschaft- DIN ISO 9001 Zertifizierung - CE KennzeichnungKundenseitige Leistungen:- erstellen der Fundamente, das Fundament muss in der Lage sein, die anfallenden Lasten aufzunehmen, Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit gem. DIN EN 206- Aufstellung, Ausrichtung und Verankerung- Erdungsanschluss - Prüfen, ob eine statische Anpassung an die Örtlichkeit erforderlich ist (sollte dies erforderlich sein, sprechen Sie mit unseren Fachberatern, die Ihnen gerne weiter helfen)

€ 1.960,00*

SAFE Gasmagazin 114 LIF verzinkt, montiert, ohne Boden

Türmaß BxH: 1.270 x 1.940 mmAußenmaß BxTxH: 1.420 x 1.080 x 2.250 mmInnenmaß BxTxH: 1.300 x 800 x 2.080 mmDachbelastung bei verteilter Last: 220 kg/m² (der Betreiber muss höhere Lasten verhindern)Windlast 0,59 kN/m² (entspricht Windlastzone 2), standortbezogen, gem. Eurocode 3Gewicht: ca. 152 kgLagerkapazität: 14 Flaschen technische Gase 50 l oder: 11 Flaschen Propangas 33 kg oder: 22 Flaschen Propangas 11 kg (mit zusätzlichen Gitterrostregalböden)gebaut unter Berücksichtigung der TRGS 510Technische Beschreibung:Außenmaße ohne Berücksichtigung von AnbautenInnenmaße ohne Berücksichtigung von EinbautenWand: sendzimirverzinktes vertikales TrapezblechDach: sendzimirverzinktes Trapezblech mit integrierten Regenrinnen an der LängsseiteTür: sendzimirverzinktes vertikales Trapezblech mit Profilzylinder, Schloss und Drückergarnitur, verzinkte Scharniere am Türblatt angeschweißtTüranschlag DIN rechtsEinsatzgebiet:zur Lagerung von brennbaren, nicht brennbaren und neutralen Gasen unter Berücksichtigung der TRGS 510Achtung: gemäß TRGS 510 sind bei der Lagerung von Gasen Sicherheitsabstände zu umliegenden Gebäuden einzuhaltenAufstellort:Außenaufstellungmontierte AusführungStatische Grundlagen:prüffähige, ortsgebundene Statik nach Eurocode auf den Berechnungsgrundlagen - DIN EN 1990 + NA 2010 (Grund lagen Tragwerksplanung) - DIN EN 1991 Teil 1-1,1-3,1-4 + NA 2010 (Einwirkung auf Tragwerke),- DIN EN 1993 Teil 1-1, 1-3, 1-8 + NA 2010 (Bemessung von Stahlbauten)Zertifikate:- Gütesiegel Sicher mit System der Berufsgenossenschaft- DIN ISO 9001 Zertifizierung - CE KennzeichnungKundenseitige Leistungen:- erstellen der Fundamente, das Fundament muss in der Lage sein, die anfallenden Lasten aufzunehmen, Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit gem. DIN EN 206- Aufstellung, Ausrichtung und Verankerung- Erdungsanschluss - Prüfen, ob eine statische Anpassung an die Örtlichkeit erforderlich ist (sollte dies erforderlich sein, sprechen Sie mit unseren Fachberatern, die Ihnen gerne weiter helfen)

€ 2.248,00*

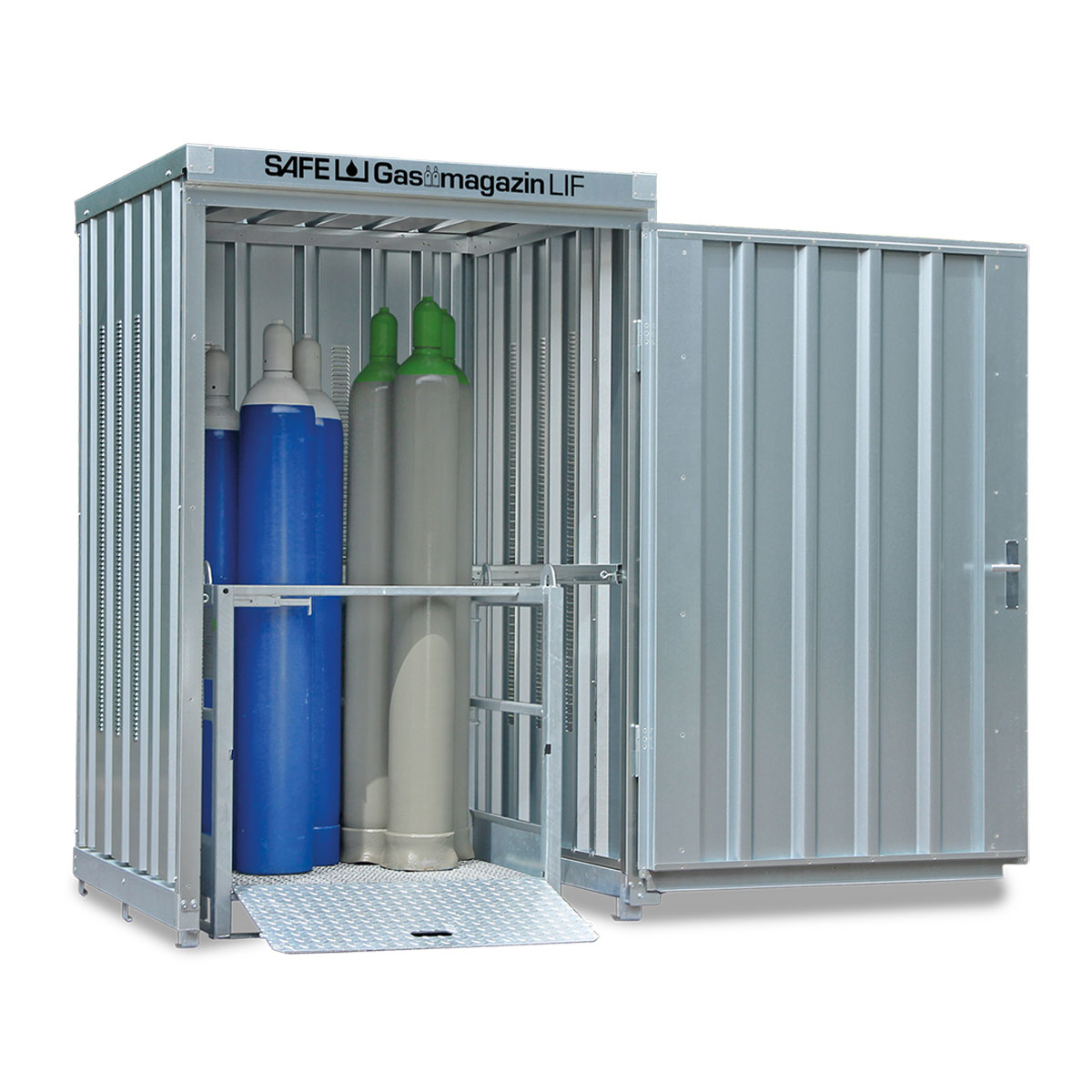

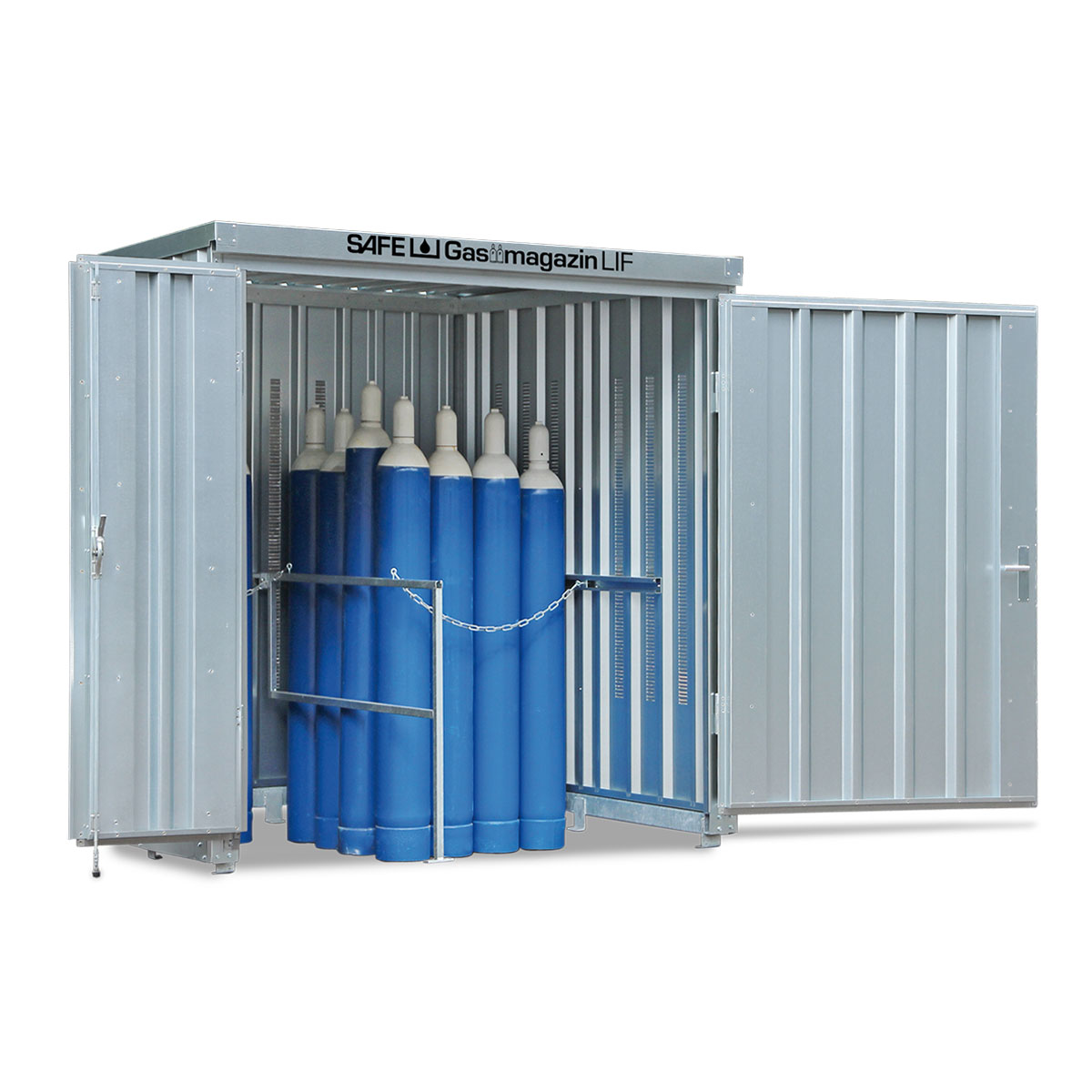

SAFE Gasmagazin 125 LIF verzinkt, montiert, mit Gitterrostboden

Türmaß BxH: 1.270 x 1.890 mmAußenmaß BxTxH: 1.420 x 1.490 x 2.250 mmInnenmaß BxTxH: 1.300 x 1.250 x 2.000 mmDachbelastung bei verteilter Last: 220 kg/m² (der Betreiber muss höhere Lasten verhindern)Windlast 0,59 kN/m² (entspricht Windlastzone 2), standortbezogen, gem. Eurocode 3Gewicht: ca. 210 kgLagerkapazität: 25 Flaschen technische Gase 50 loder: 14 Flaschen Propangas 33 kgoder: 28 Flaschen Propangas 11 kg (mit zusätzlichen Gitterrostregalböden)oder : 1 Gasflaschenpalettegebaut unter Berücksichtigung der TRGS 510Technische Beschreibung:Außenmaße ohne Berücksichtigung von AnbautenInnenmaße ohne Berücksichtigung von EinbautenWand: sendzimirverzinktes vertikales TrapezblechDach: sendzimirverzinktes Trapezblech mit integrierten Regenrinnen an der LängsseiteTür: sendzimirverzinktes vertikales Trapezblech mit Profilzylinder, Schloss und Drückergarnitur, verzinkte Scharniere am Türblatt angeschweißtTüranschlag DIN rechtsBoden: verzinkter Stahlrahmen abgedeckt mit herausnehmbaren und verzinkten Gitterrosten, Maschenweite 33 x 33 mm, Flächenlast 750 kg/m²Anschlusspunkt zur ErdungHaltevorrichtung, verstellbar entsprechend der Flaschenart, mit zusätzlichen Sicherungsketten, komplett verzinktEinsatzgebiet:zur Lagerung von brennbaren, nicht brennbaren und neutralen Gasen unter Berücksichtigung der TRGS 510Achtung: gemäß TRGS 510 sind bei der Lagerung von Gasen Sicherheitsabstände zu umliegenden Gebäuden einzuhaltenAufstellort:Außenaufstellungmontierte AusführungStatische Grundlagen:prüffähige, ortsgebundene Statik nach Eurocode auf den Berechnungsgrundlagen - DIN EN 1990 + NA 2010 (Grund lagen Tragwerksplanung) - DIN EN 1991 Teil 1-1,1-3,1-4 + NA 2010 (Einwirkung auf Tragwerke),- DIN EN 1993 Teil 1-1, 1-3, 1-8 + NA 2010 (Bemessung von Stahlbauten)Zertifikate:- Gütesiegel Sicher mit System der Berufsgenossenschaft- DIN ISO 9001 Zertifizierung - CE KennzeichnungKundenseitige Leistungen:- erstellen der Fundamente, das Fundament muss in der Lage sein, die anfallenden Lasten aufzunehmen, Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit gem. DIN EN 206- Aufstellung, Ausrichtung und Verankerung- Erdungsanschluss - Prüfen, ob eine statische Anpassung an die Örtlichkeit erforderlich ist (sollte dies erforderlich sein, sprechen Sie mit unseren Fachberatern, die Ihnen gerne weiter helfen)

€ 2.280,00*

SAFE Gasmagazin 125 LIF verzinkt, montiert, ohne Boden

Türmaß BxH: 1.270 x 1.940 mmAußenmaß BxTxH: 1.420 x 1.490 x 2.250 mmInnenmaß BxTxH: 1.300 x 1.250 x 2.080 mmDachbelastung bei verteilter Last: 220 kg/m² (der Betreiber muss höhere Lasten verhindern)Windlast 0,59 kN/m² (entspricht Windlastzone 2), standortbezogen, gem. Eurocode 3Gewicht: ca. 172 kgLagerkapazität: 25 Flaschen technische Gase 50 loder: 14 Flaschen Propangas 33 kgoder: 28 Flaschen Propangas 11 kg (mit zusätzlichen Gitterrostregalböden)oder : 1 Gasflaschenpalettegebaut unter Berücksichtigung der TRGS 510Technische Beschreibung:Außenmaße ohne Berücksichtigung von AnbautenInnenmaße ohne Berücksichtigung von EinbautenWand: sendzimirverzinktes vertikales TrapezblechDach: sendzimirverzinktes Trapezblech mit integrierten Regenrinnen an der LängsseiteTür: sendzimirverzinktes vertikales Trapezblech mit Profilzylinder, Schloss und Drückergarnitur, verzinkte Scharniere am Türblatt angeschweißtTüranschlag DIN rechtsEinsatzgebiet:zur Lagerung von brennbaren, nicht brennbaren und neutralen Gasen unter Berücksichtigung der TRGS 510Achtung: gemäß TRGS 510 sind bei der Lagerung von Gasen Sicherheitsabstände zu umliegenden Gebäuden einzuhaltenAufstellort:Außenaufstellungmontierte AusführungStatische Grundlagen:prüffähige, ortsgebundene Statik nach Eurocode auf den Berechnungsgrundlagen - DIN EN 1990 + NA 2010 (Grund lagen Tragwerksplanung) - DIN EN 1991 Teil 1-1,1-3,1-4 + NA 2010 (Einwirkung auf Tragwerke),- DIN EN 1993 Teil 1-1, 1-3, 1-8 + NA 2010 (Bemessung von Stahlbauten)Zertifikate:- Gütesiegel Sicher mit System der Berufsgenossenschaft- DIN ISO 9001 Zertifizierung - CE KennzeichnungKundenseitige Leistungen:- erstellen der Fundamente, das Fundament muss in der Lage sein, die anfallenden Lasten aufzunehmen, Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit gem. DIN EN 206- Aufstellung, Ausrichtung und Verankerung- Erdungsanschluss - Prüfen, ob eine statische Anpassung an die Örtlichkeit erforderlich ist (sollte dies erforderlich sein, sprechen Sie mit unseren Fachberatern, die Ihnen gerne weiter helfen)

€ 2.117,00*

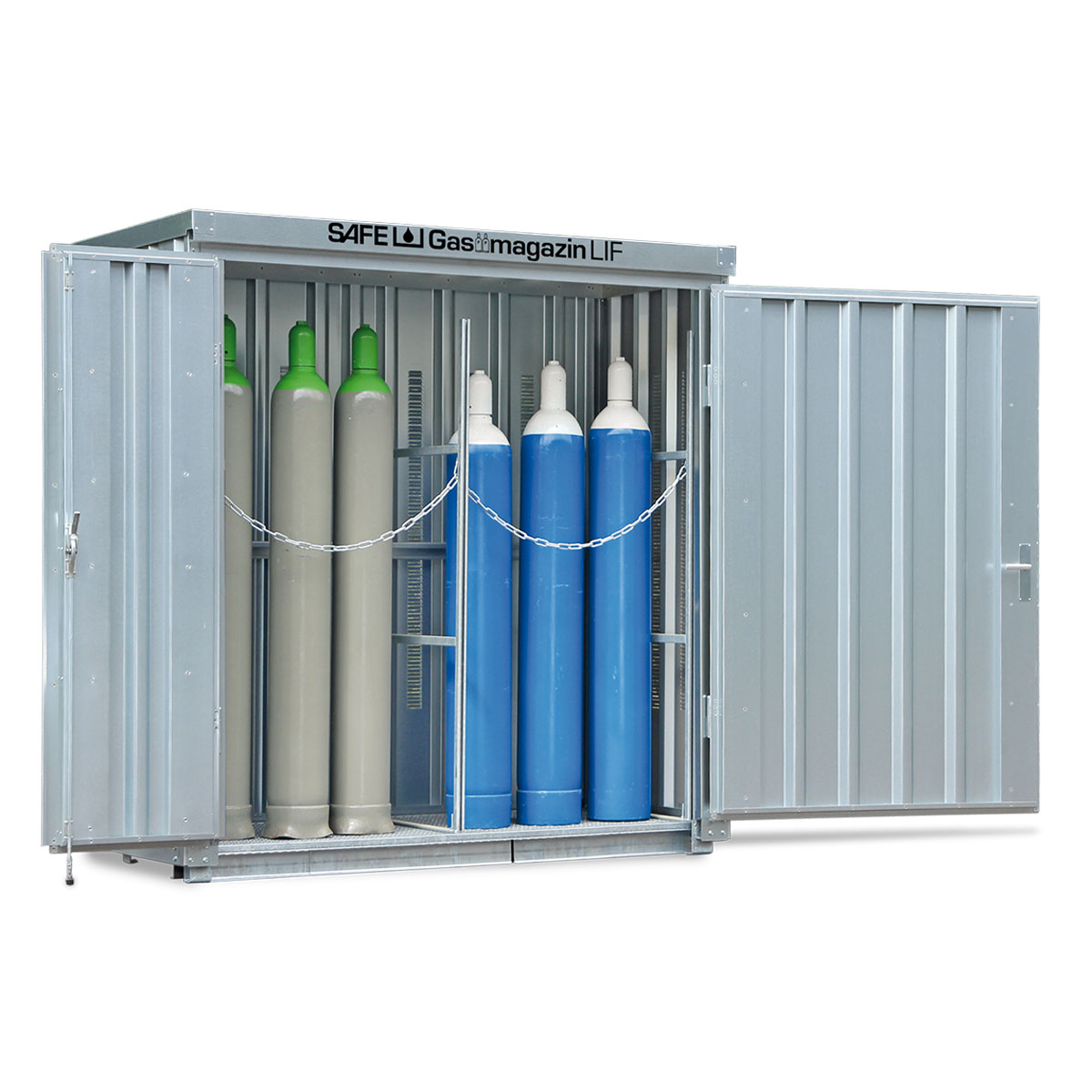

SAFE Gasmagazin 224 LIF verzinkt, montiert, mit Gitterrostboden

Türmaß BxH: 1.800 x 1.890 mmAußenmaß BxTxH: 2.100 x 1.140 x 2.250 mmInnenmaß BxTxH: 2.000 x 970 x 2.000 mmDachbelastung bei verteilter Last: 220 kg/m² (der Betreiber muss höhere Lasten verhindern)Windlast 0,59 kN/m² (entspricht Windlastzone 2), standortbezogen, gem. Eurocode 3Gewicht: ca. 292 kgLagerkapazität: 24 Flaschen technische Gase 50 loder: 14 Flaschen Propangas 33 kgoder: 40 Flaschen Propangas 11 kg (mit zusätzlichen Gitterrostregalböden)gebaut unter Berücksichtigung der TRGS 510Technische Beschreibung:Außenmaße ohne Berücksichtigung von AnbautenInnenmaße ohne Berücksichtigung von EinbautenWand: sendzimirverzinktes vertikales TrapezblechDach: sendzimirverzinktes Trapezblech mit integrierten Regenrinnen an der LängsseiteTür: sendzimirverzinktes vertikales Trapezblech mit Profilzylinder, Schloss und Drückergarnitur, verzinkte Scharniere am Türblatt angeschweißtTüranschlag DIN rechtsBoden: verzinkter Stahlrahmen abgedeckt mit herausnehmbaren und verzinkten Gitterrosten, Maschenweite 33 x 33 mm, Flächenlast 750 kg/m²Anschlusspunkt zur ErdungHaltevorrichtung, verstellbar entsprechend der Flaschenart, mit zusätzlichen Sicherungsketten, komplett verzinktEinsatzgebiet:zur Lagerung von brennbaren, nicht brennbaren und neutralen Gasen unter Berücksichtigung der TRGS 510Achtung: gemäß TRGS 510 sind bei der Lagerung von Gasen Sicherheitsabstände zu umliegenden Gebäuden einzuhaltenAufstellort:Außenaufstellungmontierte AusführungStatische Grundlagen:prüffähige, ortsgebundene Statik nach Eurocode auf den Berechnungsgrundlagen - DIN EN 1990 + NA 2010 (Grund lagen Tragwerksplanung) - DIN EN 1991 Teil 1-1,1-3,1-4 + NA 2010 (Einwirkung auf Tragwerke),- DIN EN 1993 Teil 1-1, 1-3, 1-8 + NA 2010 (Bemessung von Stahlbauten)Zertifikate:- Gütesiegel Sicher mit System der Berufsgenossenschaft- DIN ISO 9001 Zertifizierung - CE KennzeichnungKundenseitige Leistungen:- erstellen der Fundamente, das Fundament muss in der Lage sein, die anfallenden Lasten aufzunehmen, Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit gem. DIN EN 206- Aufstellung, Ausrichtung und Verankerung- Erdungsanschluss - Prüfen, ob eine statische Anpassung an die Örtlichkeit erforderlich ist (sollte dies erforderlich sein, sprechen Sie mit unseren Fachberatern, die Ihnen gerne weiter helfen)

€ 2.665,00*

SAFE Gasmagazin 224 LIF verzinkt, montiert, ohne Boden

Türmaß BxH: 1.800 x 1.970 mmAußenmaß BxTxH: 2.100 x 1.140 x 2.250 mmInnenmaß BxTxH: 2.000 x 970 x 2.080 mmDachbelastung bei verteilter Last: 220 kg/m² (der Betreiber muss höhere Lasten verhindern)Windlast 0,59 kN/m² (entspricht Windlastzone 2), standortbezogen, gem. Eurocode 3Gewicht: ca. 229 kgLagerkapazität: 24 Flaschen technische Gase 50 loder: 14 Flaschen Propangas 33 kgoder: 40 Flaschen Propangas 11 kg (mit zusätzlichen Gitterrostregalböden)gebaut unter Berücksichtigung der TRGS 510Technische Beschreibung:Außenmaße ohne Berücksichtigung von AnbautenInnenmaße ohne Berücksichtigung von EinbautenWand: sendzimirverzinktes vertikales TrapezblechDach: sendzimirverzinktes Trapezblech mit integrierten Regenrinnen an der LängsseiteTür: sendzimirverzinktes vertikales Trapezblech mit Profilzylinder, Schloss und Drückergarnitur, verzinkte Scharniere am Türblatt angeschweißtTüranschlag DIN rechtsEinsatzgebiet:zur Lagerung von brennbaren, nicht brennbaren und neutralen Gasen unter Berücksichtigung der TRGS 510Achtung: gemäß TRGS 510 sind bei der Lagerung von Gasen Sicherheitsabstände zu umliegenden Gebäuden einzuhaltenAufstellort:Außenaufstellungmontierte AusführungStatische Grundlagen:prüffähige, ortsgebundene Statik nach Eurocode auf den Berechnungsgrundlagen - DIN EN 1990 + NA 2010 (Grund lagen Tragwerksplanung) - DIN EN 1991 Teil 1-1,1-3,1-4 + NA 2010 (Einwirkung auf Tragwerke),- DIN EN 1993 Teil 1-1, 1-3, 1-8 + NA 2010 (Bemessung von Stahlbauten)Zertifikate:- Gütesiegel Sicher mit System der Berufsgenossenschaft- DIN ISO 9001 Zertifizierung - CE KennzeichnungKundenseitige Leistungen:- erstellen der Fundamente, das Fundament muss in der Lage sein, die anfallenden Lasten aufzunehmen, Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit gem. DIN EN 206- Aufstellung, Ausrichtung und Verankerung- Erdungsanschluss - Prüfen, ob eine statische Anpassung an die Örtlichkeit erforderlich ist (sollte dies erforderlich sein, sprechen Sie mit unseren Fachberatern, die Ihnen gerne weiter helfen)

€ 2.634,00*

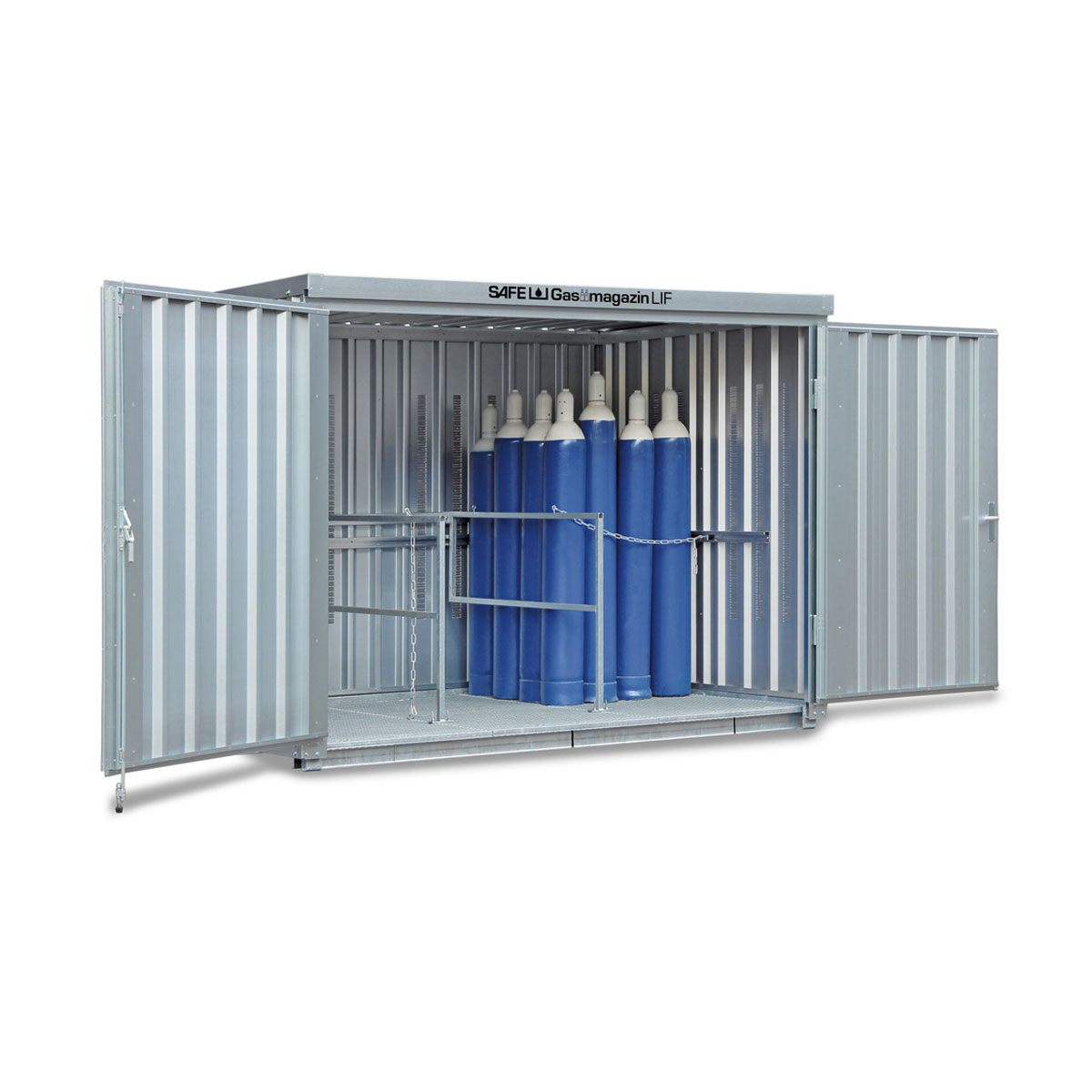

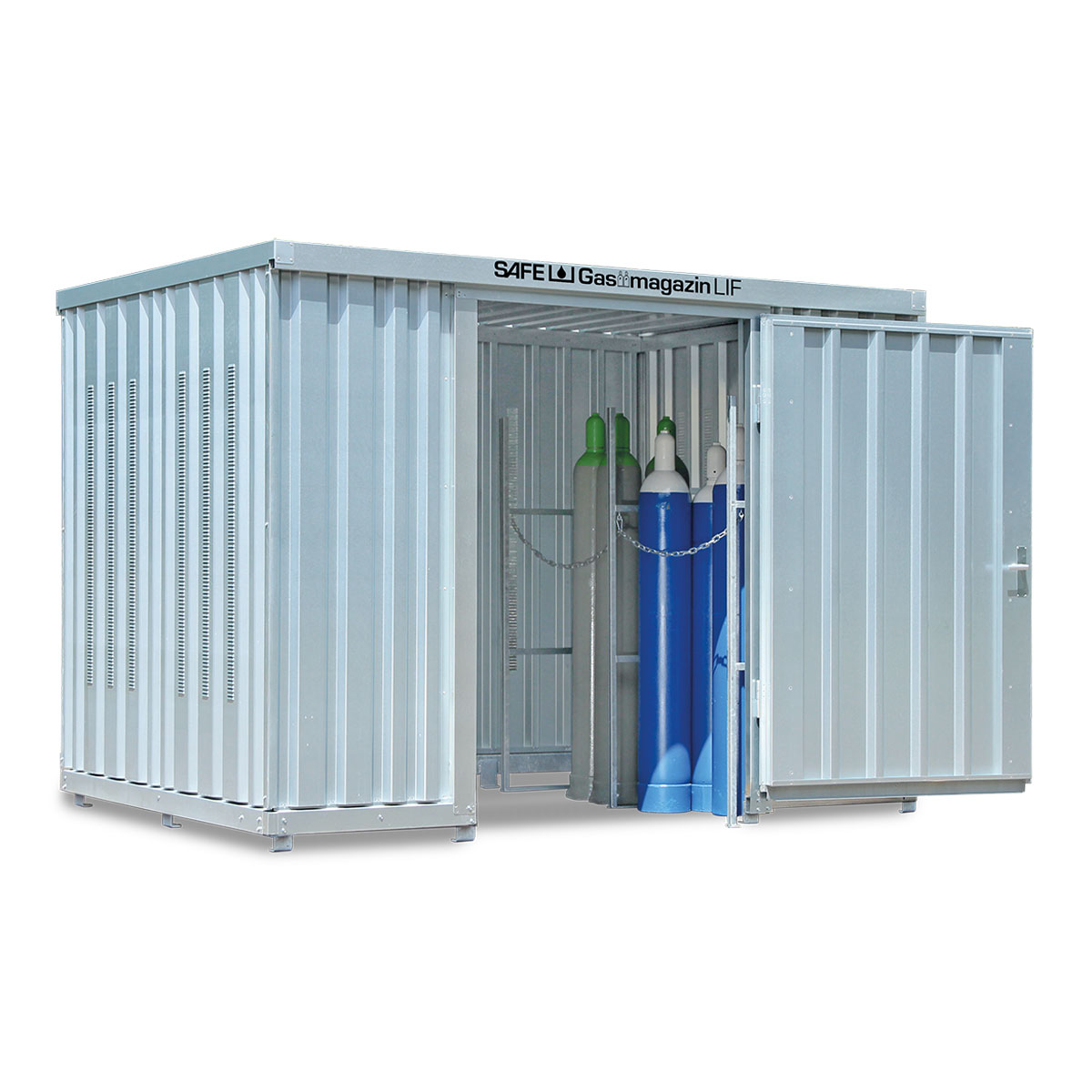

SAFE Gasmagazin 348 LIF verzinkt, montiert, mit Gitterrostboden

Türmaß BxH: 1.270 x 1.940 mmAußenmaß BxTxH: 3.050 x 2.170 x 2.250 mmInnenmaß BxTxH: 2.920 x 2.000 x 2.000 mmDachbelastung bei verteilter Last: 220 kg/m² (der Betreiber muss höhere Lasten verhindern)Windlast 0,59 kN/m² (entspricht Windlastzone 2), standortbezogen, gem. Eurocode 3Bodenbelastung: 750 kg/m² Gewicht: ca. 560 kgLagerkapazität: 48 Flaschen technische Gase 50 loder: 28 Flaschen Propangas 33 kgoder: 80 Flaschen Propangas 11 kg (mit zusätzlichen Gitterrostregalböden)gebaut unter Berücksichtigung der TRGS 510Technische Beschreibung:Außenmaße ohne Berücksichtigung von AnbautenInnenmaße ohne Berücksichtigung von EinbautenWand: sendzimirverzinktes vertikales TrapezblechDach: sendzimirverzinktes Trapezblech mit integrierten Regenrinnen an der LängsseiteTür: sendzimirverzinktes vertikales Trapezblech mit Profilzylinder, Schloss und Drückergarnitur, verzinkte Scharniere am Türblatt angeschweißtTüranschlag DIN rechtsBoden: verzinkter Stahlrahmen abgedeckt mit herausnehmbaren und verzinkten Gitterrosten, Maschenweite 33 x 33 mm, Flächenlast 750 kg/m²Anschlusspunkt zur ErdungHaltevorrichtung, verstellbar entsprechend der Flaschenart, mit zusätzlichen Sicherungsketten, komplett verzinktEinsatzgebiet:zur Lagerung von brennbaren, nicht brennbaren und neutralen Gasen unter Berücksichtigung der TRGS 510Achtung: gemäß TRGS 510 sind bei der Lagerung von Gasen Sicherheitsabstände zu umliegenden Gebäuden einzuhaltenAufstellort:Außenaufstellungmontierte AusführungStatische Grundlagen:prüffähige, ortsgebundene Statik nach Eurocode auf den Berechnungsgrundlagen - DIN EN 1990 + NA 2010 (Grund lagen Tragwerksplanung) - DIN EN 1991 Teil 1-1,1-3,1-4 + NA 2010 (Einwirkung auf Tragwerke),- DIN EN 1993 Teil 1-1, 1-3, 1-8 + NA 2010 (Bemessung von Stahlbauten)Zertifikate:- Gütesiegel Sicher mit System der Berufsgenossenschaft- DIN ISO 9001 Zertifizierung - CE KennzeichnungKundenseitige Leistungen:- erstellen der Fundamente, das Fundament muss in der Lage sein, die anfallenden Lasten aufzunehmen, Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit gem. DIN EN 206- Aufstellung, Ausrichtung und Verankerung- Erdungsanschluss - Prüfen, ob eine statische Anpassung an die Örtlichkeit erforderlich ist (sollte dies erforderlich sein, sprechen Sie mit unseren Fachberatern, die Ihnen gerne weiter helfen)

€ 4.199,00*

SAFE Gasmagazin 348 LIF verzinkt, montiert, ohne Boden

Türmaß BxH: 1.270 x 1.940 mmAußenmaß BxTxH: 3.050 x 2.170 x 2.250 mmInnenmaß BxTxH: 2.920 x 2.000 x 2.080 mmDachbelastung bei verteilter Last: 220 kg/m² (der Betreiber muss höhere Lasten verhindern)Windlast 0,59 kN/m² (entspricht Windlastzone 2), standortbezogen, gem. Eurocode 3Gewicht: ca. 360 kgLagerkapazität: 48 Flaschen technische Gase 50 loder: 28 Flaschen Propangas 33 kgoder: 80 Flaschen Propangas 11 kg (mit zusätzlichen Gitterrostregalböden)gebaut unter Berücksichtigung der TRGS 510Technische Beschreibung:Außenmaße ohne Berücksichtigung von AnbautenInnenmaße ohne Berücksichtigung von EinbautenWand: sendzimirverzinktes vertikales TrapezblechDach: sendzimirverzinktes Trapezblech mit integrierten Regenrinnen an der LängsseiteTür: sendzimirverzinktes vertikales Trapezblech mit Profilzylinder, Schloss und Drückergarnitur, verzinkte Scharniere am Türblatt angeschweißtTüranschlag DIN rechtsEinsatzgebiet:zur Lagerung von brennbaren, nicht brennbaren und neutralen Gasen unter Berücksichtigung der TRGS 510Achtung: gemäß TRGS 510 sind bei der Lagerung von Gasen Sicherheitsabstände zu umliegenden Gebäuden einzuhaltenAufstellort:Außenaufstellungmontierte AusführungStatische Grundlagen:prüffähige, ortsgebundene Statik nach Eurocode auf den Berechnungsgrundlagen - DIN EN 1990 + NA 2010 (Grund lagen Tragwerksplanung) - DIN EN 1991 Teil 1-1,1-3,1-4 + NA 2010 (Einwirkung auf Tragwerke),- DIN EN 1993 Teil 1-1, 1-3, 1-8 + NA 2010 (Bemessung von Stahlbauten)Zertifikate:- Gütesiegel Sicher mit System der Berufsgenossenschaft- DIN ISO 9001 Zertifizierung - CE KennzeichnungKundenseitige Leistungen:- erstellen der Fundamente, das Fundament muss in der Lage sein, die anfallenden Lasten aufzunehmen, Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit gem. DIN EN 206- Aufstellung, Ausrichtung und Verankerung- Erdungsanschluss - Prüfen, ob eine statische Anpassung an die Örtlichkeit erforderlich ist (sollte dies erforderlich sein, sprechen Sie mit unseren Fachberatern, die Ihnen gerne weiter helfen)

€ 3.647,00*

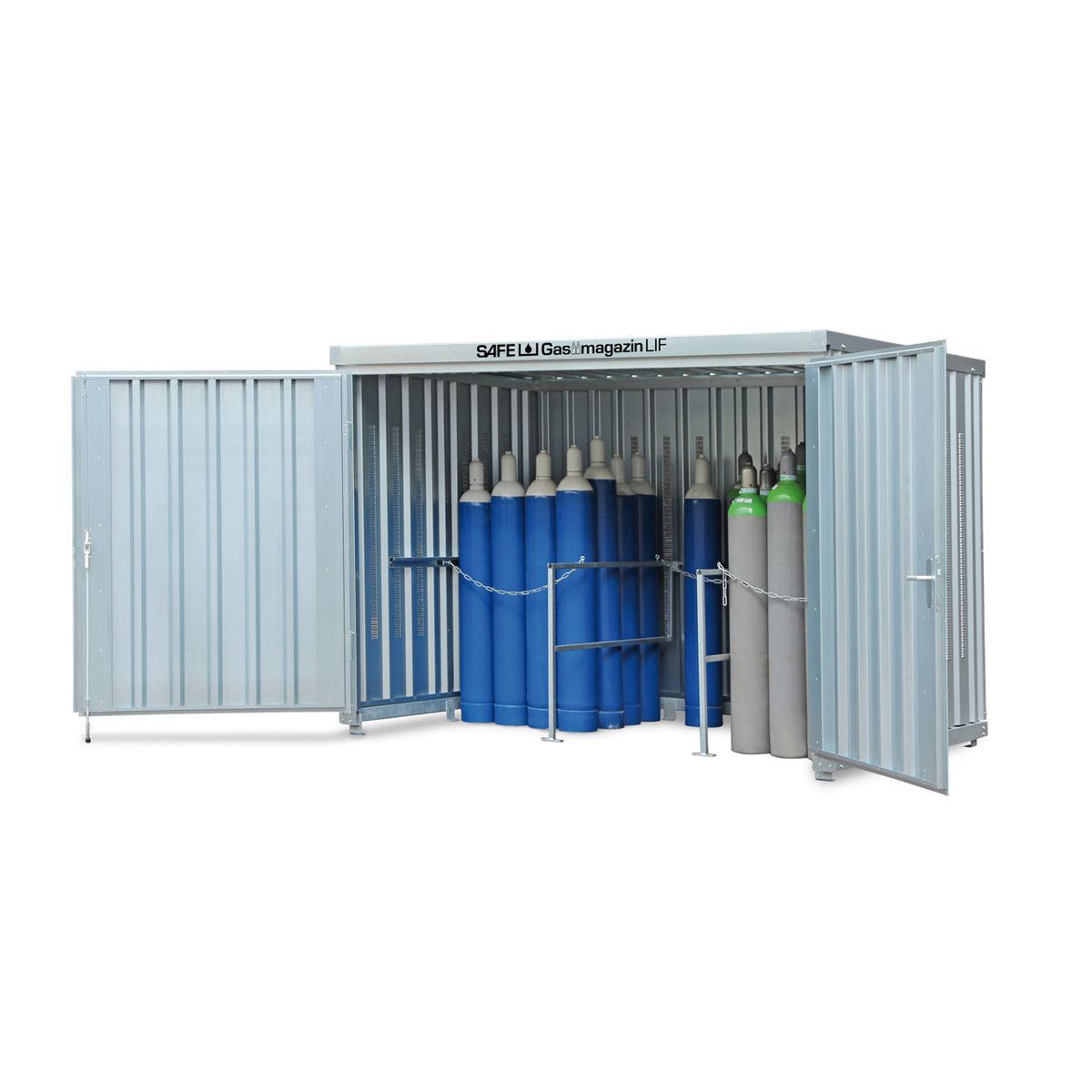

SAFE Gasmagazin 366 LIF verzinkt, montiert, mit Gitterrostboden

Türmaß BxH: 2.750 x 1.940 mmAußenmaß BxTxH: 3.050 x 2.170 x 2.250 mmInnenmaß BxTxH: 2.920 x 2.000 x 2.000 mmDachbelastung bei verteilter Last: 220 kg/m² (der Betreiber muss höhere Lasten verhindern)Windlast 0,59 kN/m² (entspricht Windlastzone 2), standortbezogen, gem. Eurocode 3Bodenbelastung: 750 kg/m² Gewicht: ca. 560 kgLagerkapazität: 66 Flaschen technische Gase 50 loder: 36 Flaschen Propangas 33 kgoder: 4 Gasflaschenpalettegebaut unter Berücksichtigung der TRGS 510Technische Beschreibung:Außenmaße ohne Berücksichtigung von AnbautenInnenmaße ohne Berücksichtigung von EinbautenWand: sendzimirverzinktes vertikales TrapezblechDach: sendzimirverzinktes Trapezblech mit integrierten Regenrinnen an der LängsseiteTür: sendzimirverzinktes vertikales Trapezblech mit Profilzylinder, Schloss und Drückergarnitur, verzinkte Scharniere am Türblatt angeschweißtTüranschlag DIN rechtsBoden: verzinkter Stahlrahmen abgedeckt mit herausnehmbaren und verzinkten Gitterrosten, Maschenweite 33 x 33 mm, Flächenlast 750 kg/m²Anschlusspunkt zur ErdungHaltevorrichtung, verstellbar entsprechend der Flaschenart, mit zusätzlichen Sicherungsketten, komplett verzinktEinsatzgebiet:zur Lagerung von brennbaren, nicht brennbaren und neutralen Gasen unter Berücksichtigung der TRGS 510Achtung: gemäß TRGS 510 sind bei der Lagerung von Gasen Sicherheitsabstände zu umliegenden Gebäuden einzuhaltenAufstellort:Außenaufstellungmontierte AusführungStatische Grundlagen:prüffähige, ortsgebundene Statik nach Eurocode auf den Berechnungsgrundlagen - DIN EN 1990 + NA 2010 (Grund lagen Tragwerksplanung) - DIN EN 1991 Teil 1-1,1-3,1-4 + NA 2010 (Einwirkung auf Tragwerke),- DIN EN 1993 Teil 1-1, 1-3, 1-8 + NA 2010 (Bemessung von Stahlbauten)Zertifikate:- Gütesiegel Sicher mit System der Berufsgenossenschaft- DIN ISO 9001 Zertifizierung - CE KennzeichnungKundenseitige Leistungen:- erstellen der Fundamente, das Fundament muss in der Lage sein, die anfallenden Lasten aufzunehmen, Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit gem. DIN EN 206- Aufstellung, Ausrichtung und Verankerung- Erdungsanschluss - Prüfen, ob eine statische Anpassung an die Örtlichkeit erforderlich ist (sollte dies erforderlich sein, sprechen Sie mit unseren Fachberatern, die Ihnen gerne weiter helfen)

€ 4.106,00*

SAFE Gasmagazin 366 LIF verzinkt, montiert, ohne Boden

Türmaß BxH: 2.750 x 1.940 mmAußenmaß BxTxH: 3.050 x 2.170 x 2.250 mmInnenmaß BxTxH: 2.920 x 2.000 x 2.080 mmDachbelastung bei verteilter Last: 220 kg/m² (der Betreiber muss höhere Lasten verhindern)Windlast 0,59 kN/m² (entspricht Windlastzone 2), standortbezogen, gem. Eurocode 3Gewicht: ca. 360 kgLagerkapazität: 66 Flaschen technische Gase 50 loder: 36 Flaschen Propangas 33 kgoder: 4 Gasflaschenpalettegebaut unter Berücksichtigung der TRGS 510Technische Beschreibung:Außenmaße ohne Berücksichtigung von AnbautenInnenmaße ohne Berücksichtigung von EinbautenWand: sendzimirverzinktes vertikales TrapezblechDach: sendzimirverzinktes Trapezblech mit integrierten Regenrinnen an der LängsseiteTür: sendzimirverzinktes vertikales Trapezblech mit Profilzylinder, Schloss und Drückergarnitur, verzinkte Scharniere am Türblatt angeschweißtTüranschlag DIN rechtsEinsatzgebiet:zur Lagerung von brennbaren, nicht brennbaren und neutralen Gasen unter Berücksichtigung der TRGS 510Achtung: gemäß TRGS 510 sind bei der Lagerung von Gasen Sicherheitsabstände zu umliegenden Gebäuden einzuhaltenAufstellort:Außenaufstellungmontierte AusführungStatische Grundlagen:prüffähige, ortsgebundene Statik nach Eurocode auf den Berechnungsgrundlagen - DIN EN 1990 + NA 2010 (Grund lagen Tragwerksplanung) - DIN EN 1991 Teil 1-1,1-3,1-4 + NA 2010 (Einwirkung auf Tragwerke),- DIN EN 1993 Teil 1-1, 1-3, 1-8 + NA 2010 (Bemessung von Stahlbauten)Zertifikate:- Gütesiegel Sicher mit System der Berufsgenossenschaft- DIN ISO 9001 Zertifizierung - CE KennzeichnungKundenseitige Leistungen:- erstellen der Fundamente, das Fundament muss in der Lage sein, die anfallenden Lasten aufzunehmen, Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit gem. DIN EN 206- Aufstellung, Ausrichtung und Verankerung- Erdungsanschluss - Prüfen, ob eine statische Anpassung an die Örtlichkeit erforderlich ist (sollte dies erforderlich sein, sprechen Sie mit unseren Fachberatern, die Ihnen gerne weiter helfen)

€ 3.832,00*

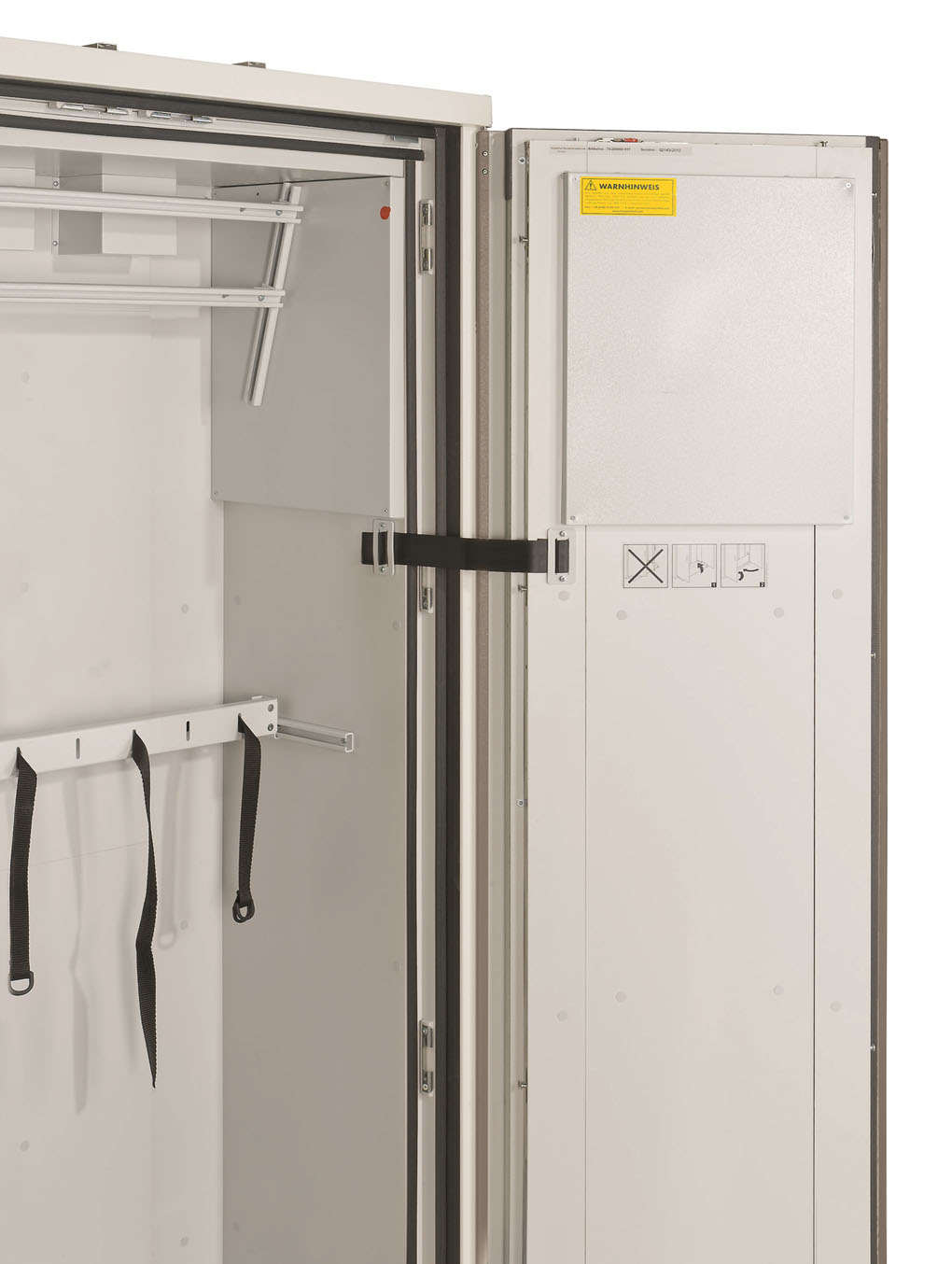

Sicherheitsschrank Typ G90 SUPREME plus L Sicherheitsschrank für Druckgasflaschen

Außenmaße (BxTxH): 895 x 610 x 2099 mm Innenmaße (BxTxH): 738 x 408 x 1848 mm Kapazität: 3 Flasche á 50 Literzur vorschriftsmäßigen Lagerung, zum Bereitstellen und Entleeren von Druckgasflaschen Baumusterprüfung nach DIN EN 14470-2 TÜV-geprüft nach DIN EN 14727 (Labormöbelnorm) Klassifizierung Typ G90 gemäß DIN EN 14470-2, Feuerwiderstandsfähigkeit 90 Minuten mit GS- und CE-Zeichen Ergonomische Schlossanordnung in Griffhöhe, Schloss ist mit Profilhalbzylinder 2-flügelige Tür, Türöffnungswinkel bis 170° Be – und Entlüftung in jeder Schrankebene Abluftanschluss auf der Schrankoberseite NW 75 Oberfläche: Außengehäuse und Flügeltür mit hochbeständiger Pulverbeschichtung lichtgrau RAL 7035; Innenkorpus aus hochwertigen Dekorplatten lichtgrau RAL 7035 Ausstattung: zwei höhenverstellbare Montageschienen für die Aufnahme von Armaturen ein Flaschenhalter mit drei Haltegurten leichtgängige klappbare Auffahrrampe inklusive Kennzeichnung mit Warnsymbol

€ 4.715,00*

Sicherheitsschrank Typ G90 SUPREME plus M Sicherheitsschrank für Druckgasflaschen

Außenmaße (BxTxH): 595 x 610 x 2099 mm Innenmaße (BxTxH): 438 x 408 x 1848 mm Kapazität: 1 Flasche á 50 Literzur vorschriftsmäßigen Lagerung, zum Bereitstellen und Entleeren von Druckgasflaschen Baumusterprüfung nach DIN EN 14470-2 TÜV-geprüft nach DIN EN 14727 (Labormöbelnorm) Klassifizierung Typ G90 gemäß DIN EN 14470-2, Feuerwiderstandsfähigkeit 90 Minuten mit GS- und CE-Zeichen Ergonomische Schlossanordnung in Griffhöhe, Schloss ist mit Profilhalbzylinder 1-flügelige Tür, Türöffnungswinkel bis 170° Be – und Entlüftung in jeder Schrankebene Abluftanschluss auf der Schrankoberseite NW 75 Oberfläche: Außengehäuse und Flügeltür mit hochbeständiger Pulverbeschichtung lichtgrau RAL 7035; Innenkorpus aus hochwertigen Dekorplatten lichtgrau RAL 7035 Ausstattung: zwei höhenverstellbare Montageschienen für die Aufnahme von Armaturen ein Flaschenhalter mit einem Haltegurt leichtgängige klappbare Auffahrrampe inklusive Kennzeichnung mit Warnsymbol

€ 3.988,00*

Sicherheitsschrank Typ G90 SUPREME plus XL Sicherheitsschrank für Druckgasflaschen

Außenmaße (BxTxH): 1195 x 610 x 2099 mm Innenmaße (BxTxH): 1038 x 408 x 1848 mm Kapazität: 4 Flasche á 50 Literzur vorschriftsmäßigen Lagerung, zum Bereitstellen und Entleeren von Druckgasflaschen Baumusterprüfung nach DIN EN 14470-2 TÜV-geprüft nach DIN EN 14727 (Labormöbelnorm) Klassifizierung Typ G90 gemäß DIN EN 14470-2, Feuerwiderstandsfähigkeit 90 Minuten mit GS- und CE-Zeichen Ergonomische Schlossanordnung in Griffhöhe, Schloss ist mit Profilhalbzylinder 2-flügelige Tür, Türöffnungswinkel bis 170° Be – und Entlüftung in jeder Schrankebene Abluftanschluss auf der Schrankoberseite NW 75 Oberfläche: Außengehäuse und Flügeltür mit hochbeständiger Pulverbeschichtung lichtgrau RAL 7035; Innenkorpus aus hochwertigen Dekorplatten lichtgrau RAL 7035 Ausstattung: zwei höhenverstellbare Montageschienen für die Aufnahme von Armaturen ein Flaschenhalter mit vier Haltegurten leichtgängige klappbare Auffahrrampe inklusive Kennzeichnung mit Warnsymbol

€ 5.165,00*

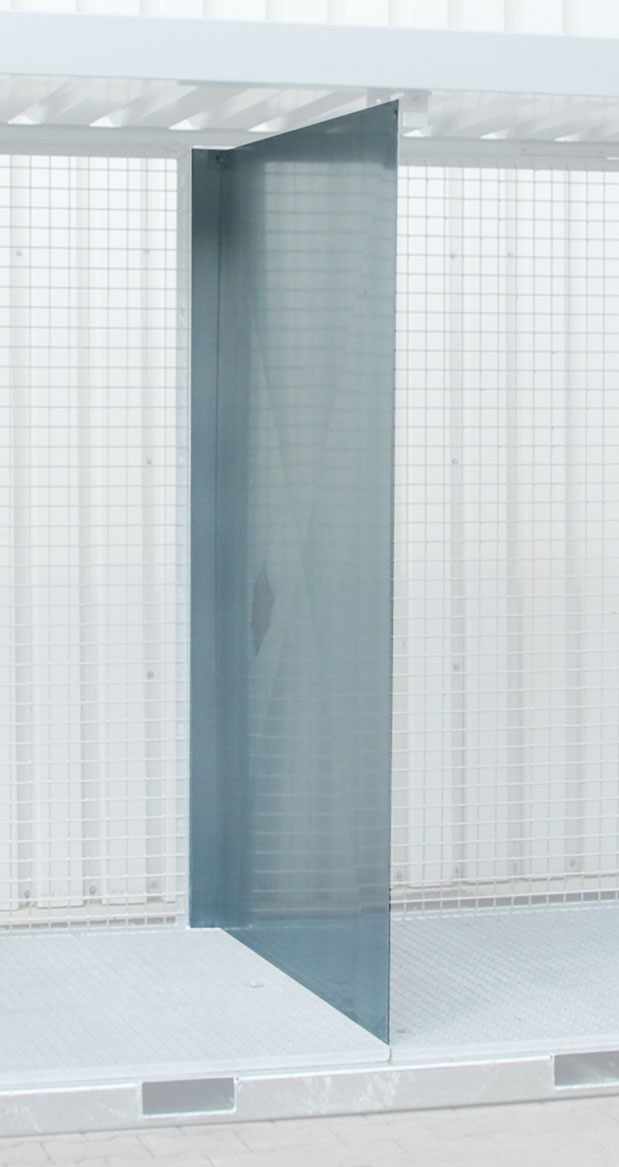

Trennwand verzinkt für Gasflaschenlager GFC-E M1

€ 100,00*

Trennwand verzinkt für Gasflaschenlager GFC-E M2/M3/M4

€ 148,00*

Trennwand verzinkt für Gasflaschenlager GFC-E M5

€ 219,00*

Zwischenboden für Gasflaschenschrank Typ GFL-S G90 12/20

Außenmaße (BxTxH): ca. 1024 x 350 x 35 mmMaterial: Stahlblech Oberfläche: pulverbeschichtet, lichtgrau RAL 7035 Tragkraft: 50 kg

€ 148,00*

Zwischenboden für Gasflaschenschrank Typ GFL-S G90 6/20

Außenmaße (BxTxH): ca. 424 x 350 x 35 mmMaterial: Stahlblech Oberfläche: pulverbeschichtet, lichtgrau RAL 7035 Tragkraft: 50 kg

€ 124,00*

Zwischenboden für Gasflaschenschrank Typ GFL-S G90 9/20

Außenmaße (BxTxH): ca. 724 x 350 x 35 mmMaterial: Stahlblech Oberfläche: pulverbeschichtet, lichtgrau RAL 7035 Tragkraft: 50 kg

€ 137,00*

Zwischenboden zu Gasflaschenlager-Depot Typ GFL-D

Außenmaße (BxTxH): 830 x 610 x 40 mmfeuerverzinkte Ausführung ausgestattet mit Zwischenboden verdoppelt sich die Lagerkapazität für 5 kg und 11 kg Flaschen

€ 130,00*

Gasflaschenlagerung: Vorschriften und wichtige Merkmale

Bei Gasflaschen besteht immer die Gefahr für Explosionen, Brände und Vergiftungen. Dementsprechend ist es essenziell, dass die Gefahrstofflagerung gemäß den Vorschriften der Technischen Regeln zur Lagerung von Gefahrstoffen (TRGS 510) erfolgt.

Die TRGS 510 definiert für das Gewerbe folgende Regeln im Außen- wie Innenbereich als verbindlich:

kein unbefugter Zugriff
mechanische Beschädigungen bestmöglich vermeiden
Lagerung vor Feuchtigkeit (Korrosion) geschützt
Lagerung vor Wärme geschützt
keine Zündquellen im Bereich der Lagerung
Erlaubnis zur Zusammenlagerung beachten (Zusammenlagerungstabelle in den TRGS 510)

Sobald eine größere Menge an Gasflaschen im Betrieb vorhanden ist, benötigt man also eine Möglichkeit, diese vor Feuer, Witterungseinflüssen und Diebstahl geschützt unterzubringen.

Mit den Produkten von PROTECTO sorgen Sie für den kompromisslosen Arbeits- und Umweltschutz. Drei verschiedene Produkt-Kategorien stehen für die korrekte Gasflaschenlagerung zur Auswahl:

Hinweis: Was ist der Unterschied zwischen dem Gasflaschenschrank und dem Gasflaschendepot bzw. Gasflaschenlager?

Hier verschwimmen die Grenzen etwas, jedoch können die Produkte grob kategorisiert werden:

Gasflaschendepots sind häufig für den Außenbereich konzipiert. Ein Gasflaschendepot ist in der Regel etwas größer und eventuell auch begehbar oder unterfahrbar.
Ein Gasflaschenschrank ist wiederum eher kompakt aufgebaut und die erste Wahl für die Gasflaschenlagerung im Inneren.
Das Gasflaschenlager ist die größte Variante für sichere und gesetzeskonforme Gasflaschenlagerung. Im Lager, das wie ein Käfig für Gasflaschen aussieht, haben in der Regel 30 bis 40 Gasflaschen Platz. Manchmal wird es als Gasflaschencontainer bezeichnet.

Zusammengefasst bedeutet das:

- klein = Schrank
- mittel = Depot
- groß = Lager

Sind Sie sich unsicher, ob Ihr Produkt auch Ihren Vorstellungen hinsichtlich Größe und Aufstellungsort entspricht, so kontaktieren Sie uns, wir beraten Sie gerne.

Gasflaschenlagerung: Käfig für Gasflaschen und Stahlschränke

Egal, ob Schrank, Depot oder Lager – die hochwertigen Produkte zur Gasflaschenlagerung von PROTECTO gewährleisten im Betrieb Folgendes:

risikofreie und platzsparende Unterbringung sowohl im Freien als auch in Innenräumen
korrosionsgeschützte Gasflaschenlagerung
geeignete Sicherungsmaßnahmen, um Umfallen zu verhindern
Feuerwiderstandsfähigkeit von bis zu 90 Minuten
Schutz des Inneren vor mechanischen Beschädigungen
unbefugten Zugriff verhindern
Gitter, Schlitze in Zu- und Abluftkanälen für gute Belüftung (im Innenbereich)
einfacher Aufbau/Installation
zusätzliche Halterungen etc. sind nicht notwendig

Unsere Produkte sind TÜV-geprüft nach DIN EN 14727 und haben ein GS-/CE-Zeichen. Auch wurden sie einer Baumusterprüfung nach DIN EN 14470-2 unterzogen und entsprechen der Labormöbelnorm sowie der Klassifizierung G90.

Gasflaschenlagerung im Schrank

Im Gasflaschenschrank Typ GFL-S G90 für die Gasflaschenlagerung im Innenbereich kommen 8 Druckgasflaschen mit 10 l Volumen oder 4 Druckgasflaschen mit 50 l Volumen unter. Das Außengehäuse und die Flügeltür mit einem Öffnungswinkel bis 180° haben eine sehr beständige Pulverbeschichtung, und der Innenkorpus besteht aus hochwertigen Dekorplatten.

Der Schrank wurde einer Baumusterprüfung nach DIN EN 14470-2 unterzogen, hat eine Feuerwiderstandsfähigkeit von 90 Minuten (G90) und ein GS-/CE-Zeichen. Ein Flaschenhalter mit vier Haltegurten sorgt für einen stabilen Stand, auch hat der Schrank eine kleine Rampe für leichtes Auffahren sowie einen Türgriff mit Zylinderschloss. Eine Kennzeichnung mit Warnsymbol ist ebenfalls vorhanden.

Ein kleineres Modell aus verzinktem Stahlblech ist der Gasflaschenschrank Typ GFL-S 2.H. Er entspricht den TRGS 510 und fasst 2 Gasflaschen mit 50 l Volumen. Auch er hat eine Tür mit Zylinderschloss sowie Kennzeichnung mit Warnsymbol.

Gasflaschenlagerung im Depot

Ein Gasflaschendepot wie etwa das Gasflaschendepot Typ GFL-D 5 aus verzinktem Stahlblech entspricht ebenfalls den Regelungen der TRGS 510. Das Depot besteht an den Seitenwänden, der Tür und dem Boden aus Lochblech und ist somit ideal belüftet. Der Griff mit Zylinderschloss verhindert unbefugten Zugriff. Mögliche zusätzliche Zwischenböden verdoppeln das Volumen für die Gasflaschenlagerung von 5 kg- und 11 kg-Gasflaschen.

Besonders platzsparend ist das Gasflaschendepot Typ GFL-D 1 aus verzinktem Stahlblech. Folgende Mengen können gelagert werden:

9 × 5 kg Druckgasflaschen
5 × 11 kg Druckgasflaschen
4 × 33 kg Druckgasflaschen

Auch hier können Sie einen Zwischenboden unterbringen. So verdoppelt sich die Kapazität für 5 und 11 kg Flaschen.

Gasflaschenlagerung im Lager

Die größte Variante der Produkte zur Gasflaschenlagerung ist das Gasflaschenlager. Häufig handelt es sich um eine große Gitterbox für Gasflaschen aus verzinktem Wellengitter, das besonders stabil und unnachgiebig ist.

Das Gasflaschenlager Typ GFL-ZE 31/21 entspricht den Regeln der TRGS 510 und hat ein Dach als Witterungsschutz für die sichere Gasflaschenlagerung im Außenbereich. Der Boden aus Tränenblech (Riffelblech) trägt 1000 kg/m². Die Flügeltüren verschließen Sie per Zylinderschloss, auch wird das Lager komplett montiert angeliefert. In diesem Lager kommen bis zu 104 Gasflaschen (B50) unter.

Die kleinere Variante, das Gasflaschenlager Typ GFL-ZE 11/11, bietet Platz für 16 Gasflaschen (B50). Es besteht aus verzinktem Wellengitter und hat einen Gitterrostboden. Auch ein Dach ist vorhanden.

Gasflaschenlagerung: sicher und gesetzeskonform mit PROTECTO

Unsere Produkte zur Gasflaschenlagerung im Innen- und Außenbereich wurden auf ihre Qualität und Sicherheit hin geprüft und zertifiziert. Sie erfüllen die höchsten Standards für eine sichere und praktische Lagerung von Druckgasflaschen. Falls Sie Fragen zu unseren Produkten haben oder Unterstützung bei der betrieblichen Sicherheit und der korrekten Lagerung von Gefahrstoffen benötigen, kontaktieren Sie uns telefonisch unter +49 4331 451620 oder per E-Mail an info@protecto.de.

FAQ: Häufig gestellte Fragen

Im Folgenden finden Sie Antworten auf häufig gestellte Fragen.

Wo soll man Gasflaschen lagern?

Gasflaschen sollten vor Hitze, Feuchtigkeit (Korrosion), mechanischen Beschädigungen, Zündquellen und Fremdzugriff geschützt gelagert werden. Senkrecht stehend in einem abschließbaren Gasflaschenschrank, Gasflaschendepot oder Gasflaschenlager verwahrt man Gasflaschen sicher und gesetzeskonform.

Wo dürfen Gasflaschen nicht gelagert werden?

In Bereichen wie Treppenhäusern, Rettungswegen, Garagen, Durchfahrten oder Vertiefungen etc. dürfen keine Gasflaschen gelagert werden. Ein Abstand zu Zündquellen muss gegeben sein, bei brennbaren Gasen muss für Schutzbereiche gesorgt werden. Gase in einem Druckbehälter dürfen nicht in Pausen-, Sanitär-, Sanitäts- oder Bereitschaftsräumen gelagert werden, auch nicht in einem Gasflaschenschrank.

Wie lagere ich eine Gasflasche im Winter?

Gasflaschen sind hitzeempfindlich, jedoch nicht kälteempfindlich. Die Gasflaschenlagerung im Außenbereich ist empfehlenswert, jedoch sollte man die Flaschen vor Korrosion, Hitze, mechanischen Beschädigungen und Fremdzugriff geschützt lagern. Mit einem verschließbaren Gasflaschendepot oder Gasflaschenlager gewährleistet man das.
